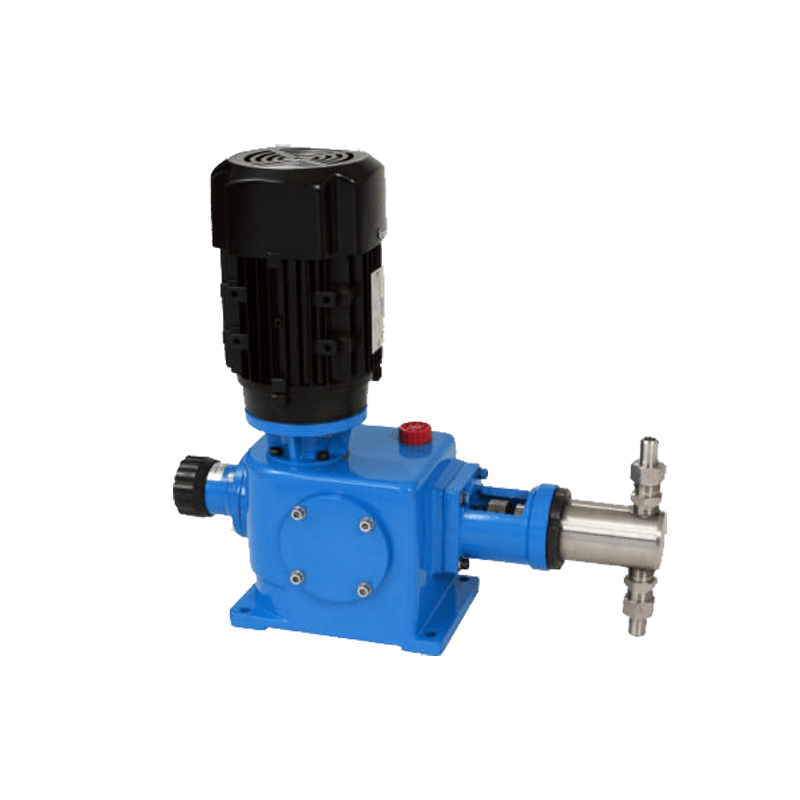

柱塞计量泵利用柱塞的往复运动,将介质直接从泵缸吸入或者排出。此系列计量泵结构简单、价格实惠、计量精度高。由于柱塞和密封直接和介质接触,因此选择合适的柱塞材质和密封形式,能够有效的保证设备更好的运行。
1、压力最大可达50MPa,计量精度可达±1%。出口压力变化时,流量几乎不变
2、效率高,容积效率可达95%
3、适于输送高粘度介质
1、适合高温应用,可高达1000°C
2、适于高粘度物料
3、适合高压力应用
HZ-X型
型 号 | 流量 (L/H) | 电机功率 | 柱塞直径(mm) | 行程 (mm) | 泵速(/min) | 进出口径(mm) | 重量 (KG) | |
0.37kw | 0.55kw | |||||||
压力 (Mpa) | ||||||||
HZ-X 2/50(38) | 2 | 38 | 50 | 6 | 25 | 96/144 | 6 接管套 | 40 |
HZ-X 3/32(21) | 3 | 21 | 32 | 8 | ||||
HZ-X 5/20(13) | 5 | 13 | 20 | 10 | ||||
HZ-X 8/14(9) | 8 | 9 | 14 | 12 | ||||
HZ-X 15/7 .6(5 .4) | 15 | 5.4 | 7.6 | 16 | ||||
HZ-X 25/5 .0(3 .5) | 25 | 3.5 | 5 | 20 | ||||
HZ-X 38/5 .0(3 .2) | 38 | 3.2 | 5 | 20 | ||||
HZ-X 55/3 .2(2 .2) | 55 | 2.2 | 3.2 | 25 | 10 接管套 | 45 | ||
HZ-X 75/2 .5(1 .7) | 75 | 1.7 | 2.5 | 28 | ||||
HZ-X 100/2 .0(1 .3) | 100 | 1.3 | 2 | 32 | ||||
HZ-X 130/1 .6(1 . 1) | 130 | 1.1 | 1.6 | 35 | 15 接管套 | 45 | ||
HZ-X 155/1 .3(0 .9) | 155 | 0.9 | 1.3 | 38 | ||||
HZ-X 190/1 .0(0 .7) | 190 | 0.7 | 1 | 42 | ||||
HZ-X 220/0 .7(0 .5) | 220 | 0.5 | 0.7 | 45 |
HZ-Z型
型 号 | 流量 (L/H) | 电机功率 | 柱塞直径(mm) | 行程 (mm) | 泵速(/min) | 进出口径(mm) | 重量 (KG) | |
0.55kw | 0.75kw | |||||||
压力 (Mpa) | ||||||||
HZ-Z 6/40(32) | 6 | 32 | 40 | 8 | 25 | 96 | 6 接管套 | 42 |
HZ-Z 10/25(20) | 10 | 20 | 25 | 10 | ||||
HZ-Z 15/20(15) | 15 | 15 | 20 | 12 | ||||
HZ-Z 25/10(8.0) | 25 | 8 | 10 | 16 | ||||
HZ-Z 40/6.3(5.4) | 40 | 5.4 | 6.3 | 20 | ||||
HZ-Z 65/4.5(3.5) | 65 | 3.5 | 4.5 | 25 | 10 接管套 | 45 | ||
HZ-Z 80/3.6(2.8) | 80 | 2.8 | 3.6 | 28 | ||||
HZ-Z 110/2.8(2.0) | 110 | 2 | 2.8 | 32 | ||||
HZ-Z 130/2.3(1.7) | 130 | 1.7 | 2.3 | 35 | ||||
HZ-Z 160/2.0(1.5) | 160 | 1.5 | 2 | 38 | 15 接管套 | 50 | ||
HZ-Z 190/1.6(1.2) | 190 | 1.2 | 1.6 | 42 | 50 | |||
HZ-Z 210/1.4(1.0) | 210 | 1 | 1.4 | 45 | 55 | |||
HZ-Z 270/1.1(0.8) | 270 | 0.8 | 1.1 | 50 | 50 | |||
HZ-Z 330/0.9(0.6) | 330 | 0.6 | 0.9 | 55 | 20 接管套 | 55 | ||
HZ-Z 400/0.8(0.5) | 400 | 0.5 | 0.8 | 60 | ||||
HZ-Z 470/0.6(0.4) | 470 | 0.4 | 0.6 | 65 |
HZ-ZR型
型 号 | 流量 (L/H) | 电机功率 | 柱塞直径(mm) | 行程 (mm) | 泵速(/min) | 进出口径(mm) | 重量 (KG) | |
1.1kw | 1.5kw | |||||||
压力 (Mpa) | ||||||||
HZ-ZR 6.5/50(40) | 6.5 | 40 | 50 | 8 | 30 | 87/132 | 6 接管套 | 80 |
HZ-ZR 16/40(30) | 16 | 30 | 40 | 12 | ||||
HZ-ZR 32/22(16) | 32 | 16 | 22 | 16 | ||||
HZ-ZR 50/14(10) | 50 | 10 | 14 | 20 | 10 接管套 | 86 | ||
HZ-ZR 80/9.0(6.3) | 80 | 6.3 | 9 | 25 | ||||
HZ-ZR 100/7.5(5.0) | 100 | 5 | 7.5 | 28 | ||||
HZ-ZR 130/5.6(4.0) | 130 | 4 | 5.6 | 32 | 15 接管套 | 90 | ||
HZ-ZR 160/4.8(3.5) | 160 | 3.5 | 4.8 | 35 | ||||
HZ-ZR 190/4.0(2.8) | 190 | 2.8 | 4 | 38 | ||||
HZ-ZR 225/3.2(2.4) | 225 | 2.4 | 3.2 | 42 | ||||
HZ-ZR 265/2.8(2.0) | 265 | 2 | 2.8 | 45 | ||||
HZ-ZR 330/2.3(1.6) | 330 | 1.6 | 2.3 | 50 | ||||
HZ-ZR 400/1.8(1.4) | 400 | 1.4 | 1.8 | 55 | 20 法兰 | 95 | ||
HZ-ZR 480/1.6(1.2) | 480 | 1.2 | 1.6 | 60 | ||||
HZ-ZR 550/1.3(1.0) | 550 | 1 | 1.3 | 65 | ||||
HZ-ZR 650/1.2(0.8) | 650 | 0.8 | 1.2 | 70 | ||||
HZ-ZR 750/1.0(0.6) | 750 | 0.6 | 1 | 75 | 25 法兰 | 98 | ||
HZ-ZR 1000/0.5 | 1000 | 0.5 | 0.8 | 80 | 32 |
